智能空氣質量檢測站

城市空氣質量監測：站房數智化升級改造方案

一、政策背景

為加快建立現代化生態環境監測體系，推動環境空氣質量監測數智化轉型，進一步規范國家城市環境空氣質量監測點位運行管理，確保監測數據準確可靠，2024年4月，中國環境監測總站印發關于《國家城市環境空氣質量監測點位站房標準化建設技術規定(試行)》的通知，明確了國家城市環境空氣質量監測點位站房建設、驗收與維護等方面的要求。

二、設計理念

1.降低能耗：高效保溫系統、節能照明與智能控制、高效空調系統、可再生能源利用、智能化能源管理系統

2.延長站房使用壽命：優質建筑材料、精細化施工與質量控制、定期維護與保養、綠色運維管理

城市空氣質量監測站房

三、智能站房介紹

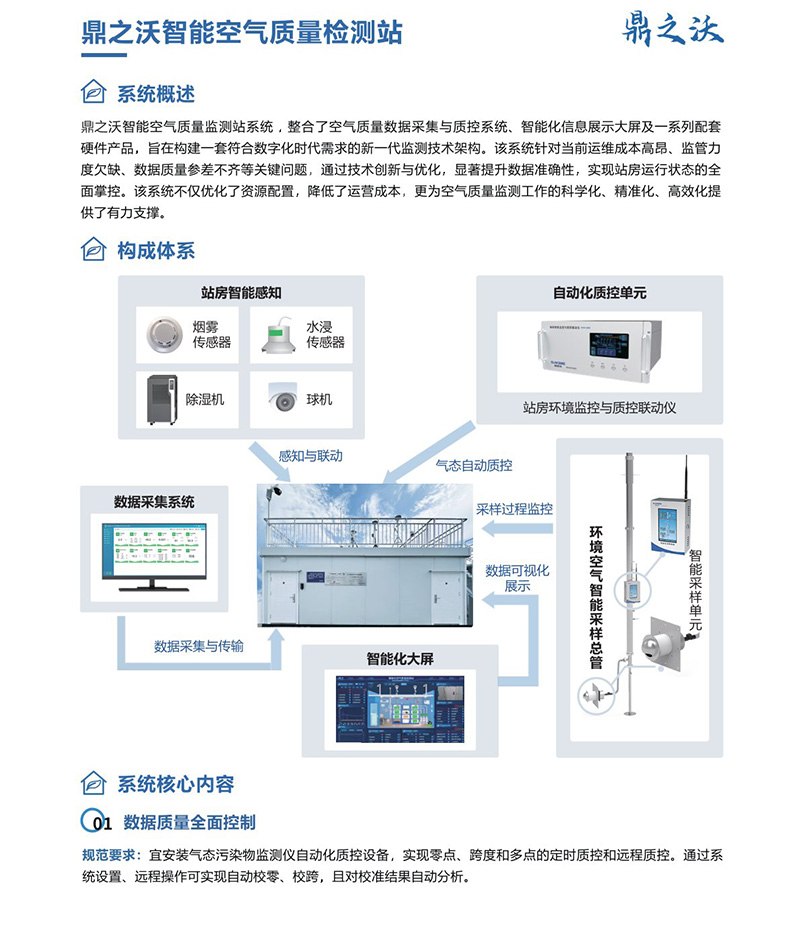

1、系統組成：

站房包含緩沖間、監測設備間和采樣平臺共 3 個部分。其中，空氣監測站房主要由站房艙體及附件、溫控系統、監控系統、內部配電、消防設備、防雷系統、動環系統、輔助設施等組成（便于維護、方便安全）。

城市空氣質量監測站房組成部分

2、站房尺寸

站房外部尺寸：7600mm×3200mm×3000mm

站房?jì)炔坎砍叽纾?400mm×3000mm×2800mm

注：具體尺寸可根據客戶實際需求非標定制。

城市空氣質量監測站房

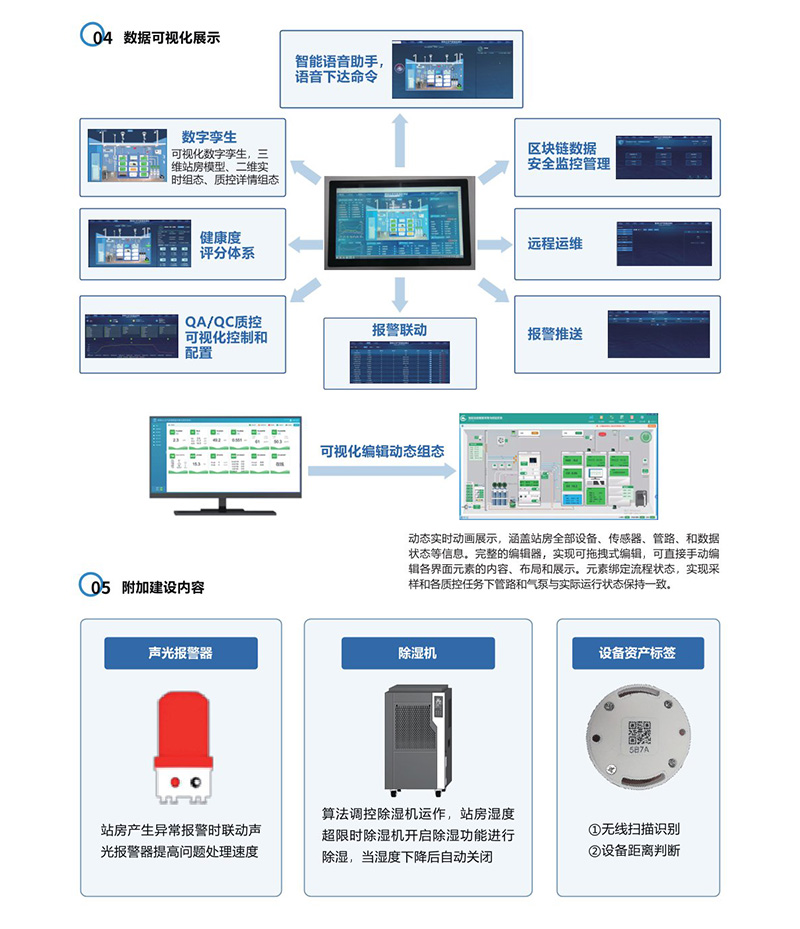

四、站房數智化監控系統

1、站房總覽：全面了解站房信息，依照站房實際布局進行展示，一目了然

智能站房監測平臺

2、空氣監測：

實時反饋空氣質量；

全面監控分析儀、鋼瓶氣壓力以及采樣總管狀態，并即時發出報警信息，確保監測工作的高效與準確；

支持對現場設備進行遠程控制；

智能站房監測平臺

3、動環監測

以直觀的方式實時呈現電力系統的關鍵指標；

實時展示站房?jì)鹊沫h(huán)境指標以及煙感與水浸情況，確保站房環境的絕對安全；

對站房?jì)瓤照{、照明、排風除濕、門禁、太陽能等系統的實時監控與遠程控制；

直觀展示過濾膜的實時狀態，支持用戶自定義更換周期和自動換模，提升效率和空氣質量。

4、視頻監控

無縫接入并播放五個核心點位（采樣平臺、站房周界環境、站房?jì)炔筷P(guān)鍵區域、門禁一體機）的高清實時監控視頻；

支持隨時精準回顧和查看過去的監控記錄；

提供視頻報警功能的設置與報警記錄的快速查看；

五、建設成效

1.提高監測效率：智能站房通過集成物聯網、大數據、云計算等現代信息技術手段，實現了對監測設備的智能化管理、對監測數據的實時分析和對運維流程的遠程化操作，顯著提高了環境空氣質量監測的效率；

2.提高監測數據準確性：智能站房方案中的自動化運維系統通過集成先進的傳感器和數據采集技術，能夠實時、準確地采集監測數據，并具備自動校準和質控功能，確保監測設備的準確性和可靠性，避免了人為因素對數據準確性的影響；

3.降低運維成本：智能站房的實施通過遠程監控和管理，減少了現場巡檢人員的數量和工作量，降低了人力成本。同時，自動化運維系統能夠實時監測儀器設備的工作狀態，提前發現和解決潛在問題，減少了設備故障和維修成本；

4.優化資源配置：智能站房能夠實現對空氣質量監測站點的全面監控和管理，使管理人員能夠實時了解各個站點的運行狀況和需求，通過系統的數據分析功能，優化資源配置，提高資源利用效率；

5.提升管理水平：智能站房自動化運維系統具備強大的數據分析功能，能夠為管理人員提供決策支持，深入挖掘和分析監測數據，提高管理水平；

6.增強環境保護意識：智能站房通過實時發布空氣質量監測數據和預警信息，促進公眾對空氣質量監測工作的關注和了解，提高環境保護意識；

7.綠色環保設計：智能站房在設計上注重節能減排，例如采用高效保溫系統、節能照明與智能控制、高效空調系統、可再生能源利用和智能化能源管理系統，有效降低能耗；

8.延長站房使用壽命：通過使用優質建筑材料、精細化施工與質量控制、定期維護與保養以及綠色運維管理，智能站房能夠延長使用壽命；

城市空氣質量監測站房

產品概述

環境空氣質量監測智能站房由站房主體、電力設備、溫濕度控制設備、防雷設備、安防設備、網絡(luò )設備、自動質控單元和動環控制等組成，能夠實現對空氣質量的全方位、全天候、自動化監測，提高數據采集、分析、預警及應對效率，降低運營成本，優化資源配置，是實現綠色低碳發展、推進生態文明建設的關鍵一環。

應用場景

環境空氣質量監測智能站房廣泛應用于環境空氣質量評價城市點、污染監控點、路邊交通點、環境空氣質量評價區域點和環境空氣質量背景點等多種場景。

核心特點

● 安裝便捷：設計過程中進行了針對性的標準化，既能滿足直接吊裝的需求，也能適應現場快速拼裝的安裝要求；

● 結構合理：站房墻體結構為四層，包括內飾層、墻板內層、墻板夾芯、墻板外層，內飾層增強站房?jì)炔空麧嵍鹊耐瑫r(shí)，也可滿足不同用戶對內部裝修的個性化需求定制，具備多種材料及樣式的選擇方案；

● 標準化設計：墻板的強度和韌性由墻板夾芯的設計結構保證，墻板內部夾芯選材滿足防燃要求，具備保溫、防潮性能，確保站房的A級防火要求以及室外安裝10年以上的耐久度；

● 功能完善：站房?jì)阮A設完善的電氣線路，消防控制系統，控制儀表等主要工作單元，能夠實現運維過程自動化、監測環境自動化控制系統、視頻監控系統輔助監控運維全過程，數據按要求采集存儲和傳輸，采樣平臺配電箱可為顆粒物比對設備或其他設備，如激光雷達等提供電源接口，具備遠程及現場自動控制功能。

方案架構

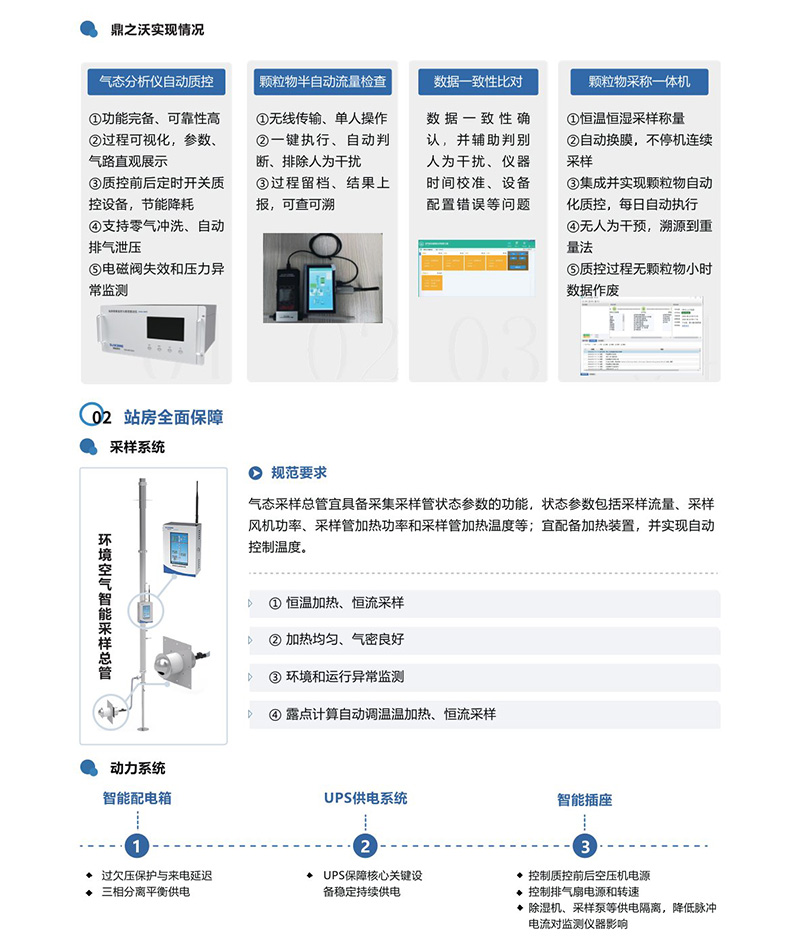

智慧運維

我公司立足多年的現場運維經驗對大氣自動站的傳統運維模式做了智慧化升級。通過高度集成的傳感器對運維過程中實際情況進行準實時復制，通過物聯網技術、與空氣自動站運維業務相結合，提供從子站到平臺整套運維解決方案。

● 智慧換膜：氣態污染物自動換膜裝置，采用模塊化結構設計，內部包含五個粒子過濾器，氣路采用并行模式，任意時刻只有一路暢通，確保儀器氣路暢通；

● 自動質控：主要解決實際運維過程中的四氣態零點跨度校準檢查，自動化質控能夠提升大氣自動監測站自動化運維水平，從設備運維方面看能夠完成大部分簡單繁雜的無用質控，用現代化的方法解放人力資源，提高空氣自動監測站的智能化水平；

● 智能采樣：智能采樣管能實時監測采樣管道內樣氣的溫度、濕度，調節加熱裝置，結合動環對室內空調溫度的調節有效防止結露，診斷排氣扇（或泵）抽力是否滿足分析儀器監測要求；

● 設備長期免維護：設備穩定可靠、模塊化設計、長期運行質量可靠、故障自動提醒和自動回復，通訊穩定、存儲容量大。

● 數據采集傳輸：將分析系統的數據采集存儲，并按格式要求上傳到數據中心，增強故障診斷和數據溯源能力；

● 遠程控制：支持用戶通過遠程下發控制命令，提供新的運維操作方法。

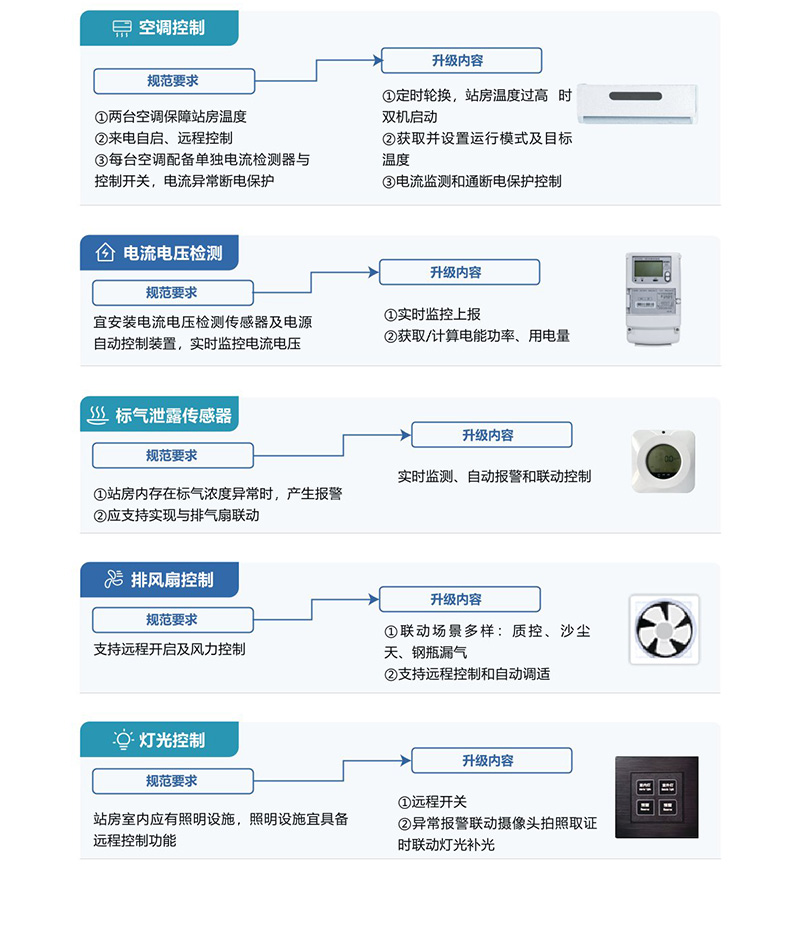

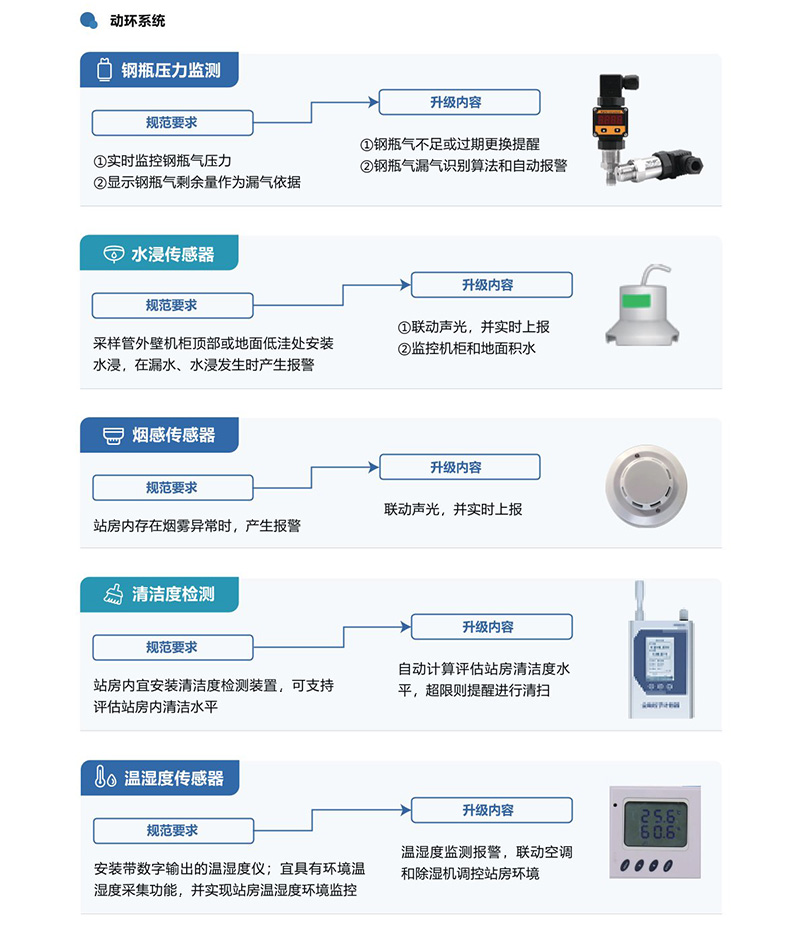

動環控制

● 溫濕度監測：站房?jì)韧?、分析儀器間、緩沖間均有溫濕度傳感器，全天候實時監測，通過調節空調的工作狀態控制站內各個空間的溫度；

● 儀器間震動監測：防止站房空調、氣泵等設備運行過程中的震動影響監測數據的穩定性；

● 防水防漏：在采樣平臺最低處設置水浸監測線，監測漏水情況。

● 防火：站房主體選用A級耐火材料，配置煙霧探測器和明火視頻識別系統；

● 系統聯動：智慧化管理平臺支持用戶配置聯動事項，滿足不同用戶、不同現場的個性化需求；

● 電力：智能化系統通過UPS設備或智能穩壓電源，實時監控供電和用電情況，確保供電質量。

IRP智能穩壓電源技術參數：

※ 穩壓范圍：185～280V

※ 輸入頻率：35～70Hz

※ 輸出電壓：220V±0.5％

※ 輸出頻率：50Hz±0.01％

※ 功率：5000W

※ 穩壓精度：±1％

※ 隔離變壓器輸出，安全可靠

※ 具有輸出過壓、過流、過載、過熱、短路、延時、過溫自動保護和報警

※ 效率高達90％以上，適用負載廣，適用于感性，容性，阻性及任意混合負載

※ 動態反應極快，負載0-100％變化時，快速反應時間＜0.1S

※ 智能送電，可根據現場溫度、濕度、時間等用戶配置參數自主操作

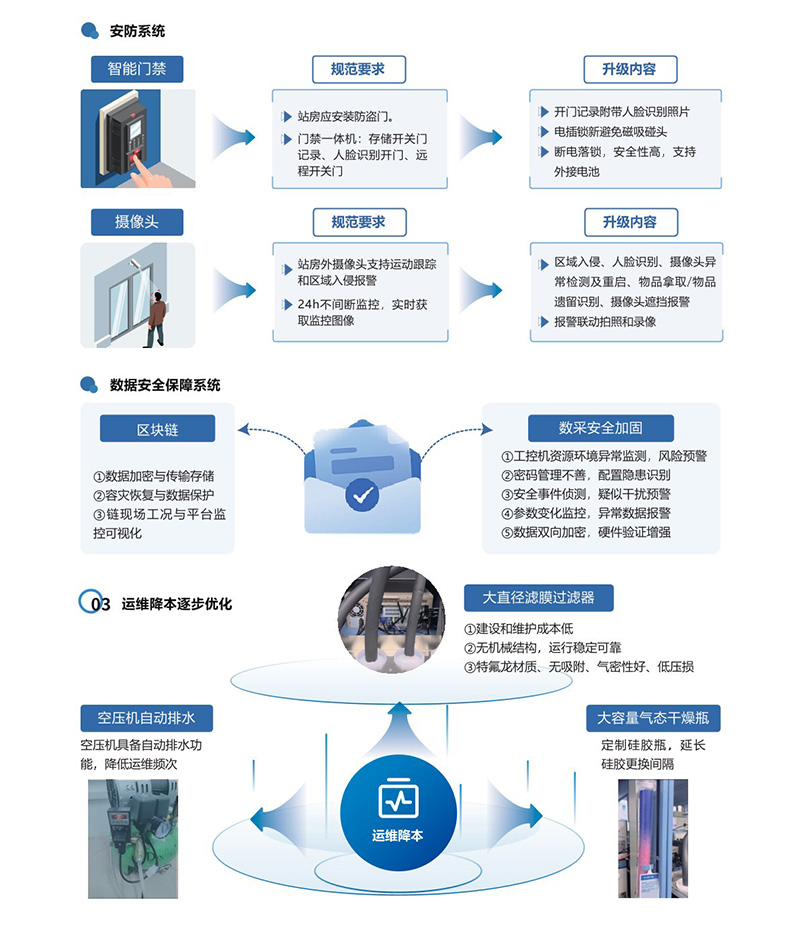

智慧監控

● 視頻監控：全時監控站房?jì)韧鈪^域，實現運維活動全程可視化；

● 非法入侵：站房無人值守運行時，設置防護欄和室外監測攝像機，識別人員合法性；室內看護通過門禁系統授權出入。
